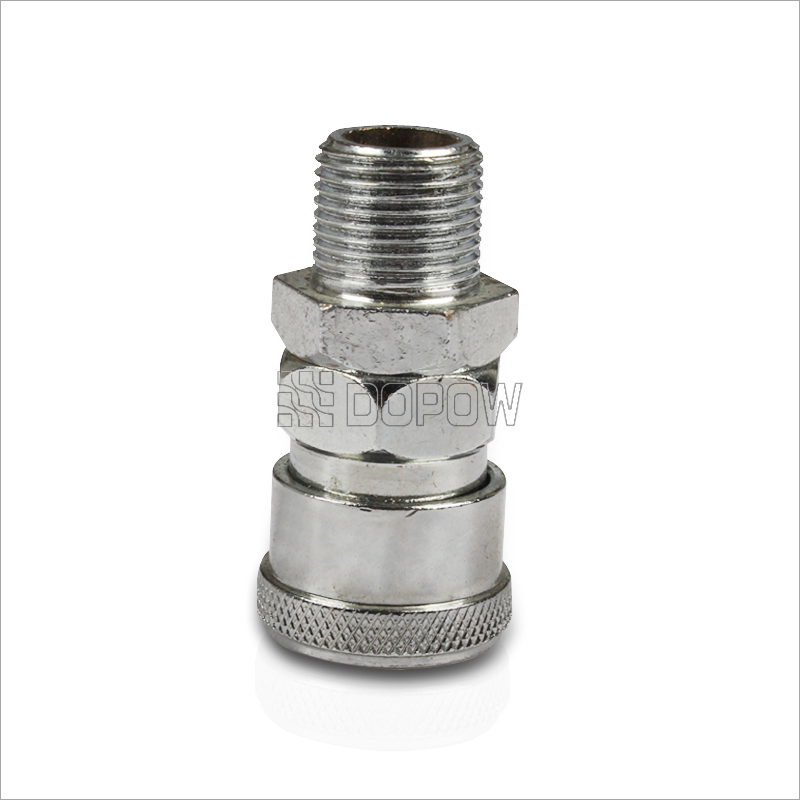

SM-20氣動接頭 快插接頭單手操作快速接頭自鎖省力氣動快速接頭
氣動快速接頭是一種主要用于空氣配管、氣動工具的快速接頭，不需要工具就能實現管路連通或斷開的接頭
按結構可分為：
1、兩端開閉式：
不鏈接時——當母體的套圈移到另一端時，不銹鋼珠自動向外滾動，子體因母體與子體共同閥門彈簧力的作用力運作下而斷開，子體與母體的閥門各自閉合，瞬間阻斷流體流動。
鏈接時——當子體插入母體時，套圈在彈簧的作用下回到原來的位置，鋼珠滾動鎖緊子體緊密連接，同時母體與子體的閥門互相推動而打開，流體流通，O型圈能完全阻斷流體的滲漏。
2、兩端開放式
不鏈接——當母體的套圈被推到另一端時，鋼珠自動向外滾動，因此，子體被移出；由于子體與母體都沒有閥門，流體向外流出。
鏈接——當子體插入母體時，套圈被其彈簧的作用力推到先前的位置致鋼珠鎖緊，流體流動，其中的O型圈以防止液漏
3、單路開閉式
不鏈接時——當母體的套圈移到另一端時，不銹鋼珠自動向外滾動，子體被閥門彈簧的反作用力彈開，閥門就能自動關閉以阻斷流體流動。
鏈接時——當子體插入有套圈的母體一側時，閥門被打開導致流體流動，墊圈被彈簧的力量推回原來的位置，不銹鋼珠會鎖住以確保子/母體連接，里面的墊圈能完全阻斷流體的滲漏。
| 工作介子 | 空氣、水、油 |
| 工作壓力 | 0—1.0MPa?????? 0—150psi |
| 負壓 | -100Kpa???????? -29.5 In Hg |
| 工作溫度 | 0—60°C????????? 32～140°F |
| 適用于 | PU / PA |
| 材料 | 鍍鉻鋼 |

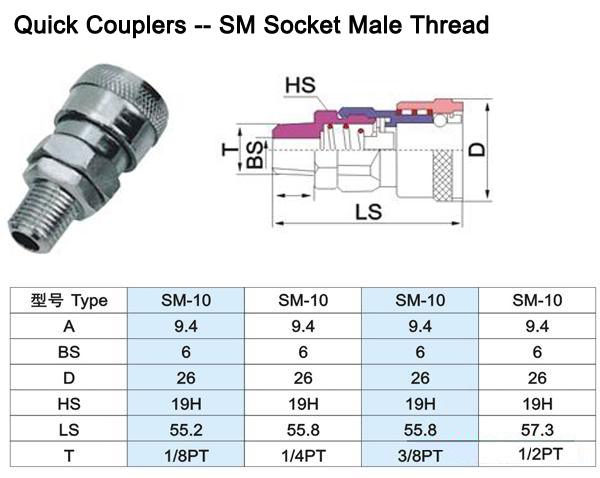

要訂購，請參考以下訂購代碼，謝謝合作！
